色一区二区三区,九九无码久久精品视频,五月国产精品色吧av

帶您了解活性氧化鋁及其制備與應(yīng)用領(lǐng)域

日期：2021-04-23 瀏覽次數(shù)：次

活性氧化鋁是非冶金級氧化鋁行業(yè)的一個重要分支，它是指γ、κ、θ、η、δ、χ等過渡相氧化鋁以及含有部分水的氧化鋁化合物（分子式Al2O3·nH2O，0≦n﹤1）。這些氧化鋁的共同的特點(diǎn)是：比表面積大，多孔隙結(jié)構(gòu)，以及合理的孔徑分布。

按其用途可分為活性氧化鋁吸附劑，活性氧化鋁干燥機(jī)和活性氧化鋁催化劑載體。在醫(yī)藥、化工、冶金、水質(zhì)進(jìn)化、化學(xué)分析、廢氣治理等領(lǐng)域等應(yīng)用，此外，隨著科學(xué)技術(shù)的發(fā)展，活性氧化鋁的應(yīng)用領(lǐng)域也在不斷擴(kuò)寬。

一、活性氧化鋁的性質(zhì)

活性氧化鋁的主要參數(shù)是比表面積及孔徑的分布。通過選擇不同品種的原料?？梢灾苽涑霾煌缺砻娣e的活性氧化鋁，通過加入添加劑的方法，可以改變活性氧化鋁的孔徑分布。

1、比表面積

從理論上講，只要合理控制焙燒條件，可獲得高達(dá)360m2/g的氧化鋁產(chǎn)品，如果利用NaAlO2分解所得膠裝氫氧化鋁而制得的活性氧化鋁，其孔徑非常細(xì)小，在一定條件下，可得到比表面積高達(dá)600m2/g的氧化鋁產(chǎn)品。

2、孔徑分布

Al(OH)3在加熱脫水時生成的H2O，在晶體內(nèi)而形成很高的汽壓，由此產(chǎn)生分布很廣的微孔，其孔徑隨著Al(OH)3品種的不同而不同。

一般來說，用純氫氧化鋁培燒可以制得中等孔徑的產(chǎn)品。以鋁膠等制得的活性氧化鋁可以制得較小孔徑的產(chǎn)品，而在制備活性氧化鋁時加入某些有機(jī)物，如乙二醇、纖維，燃燒后可以制得較大孔徑的活性氧化鋁。

二、活性氧化鋁的分類

活性氧化鋁指的是中間態(tài)氧化鋁，主要可以分為高溫氧化鋁、低溫氧化鋁和ρ-Al2O3三大類。

1、γ系列低溫氧化鋁這種形態(tài)的產(chǎn)品在不超過600℃的溫度條件下脫水生成。包含ρ-氧化鋁、χ-氧化鋁，η-氧化鋁、γ-氧化鋁、結(jié)晶情況不好。

2、δ系列高溫氧化鋁這類氧化鋁基本是在800℃～1000℃天然產(chǎn)物稱為分子劑，包括k-氧化鋁、θ-氧化鋁，δ-氧化鋁等相對來說結(jié)晶情況較好。

3、ρ-氧化鋁這種活性氧化鋁是一種不定形體，是三水鋁石快速加熱脫水而成的，它有一個很重要的特性：再水化。根據(jù)其水化特性，可以制備出許多不同品種的活性氧化鋁制品。

ρ- Al2O3 +6H2O→Al2O3·H2O→Al2O3·3H2O

這些過渡態(tài)相的氧化鋁在化學(xué)成分上相近，只是由于其晶體結(jié)構(gòu)不同，一般采用X衍射圖形分析特征峰以區(qū)分品種，也可由其根源及加工過程來推斷。

三、活性氧化鋁粉體的制備

活性氧化鋁粉體是將氫氧化鋁，擬水薄石等氧化鋁水合物與不用添加劑混合后，控制不同的焙燒條件而制得的。如下為活性氧化鋁的工藝流程圖：

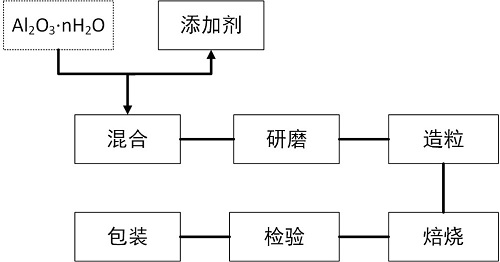

（圖1活性氧化鋁的工藝流程圖）

1、活性鋁土礦

活性鋁土礦是活性氧化鋁系列最古老的產(chǎn)品之一。活性鋁土礦是用活性氧化鋁含量最高的三水鋁石型礦物，在400～800℃的溫度范圍內(nèi)脫水，然后破碎、篩分而得到的粒狀品。

由于原料沒有經(jīng)過純化，雜質(zhì)元素含量較高，主要雜質(zhì)是Fe2O3、SiO2、TiO2等；比表面積不高，處于70～150m2 /g之間。這些不利因素限制了活性鋁土礦的應(yīng)用，因此它只能被用作要求不高的脫色、脫水等操作，這種產(chǎn)品已逐步為其它活性氧化鋁所代替。

2、活性結(jié)疤顆粒

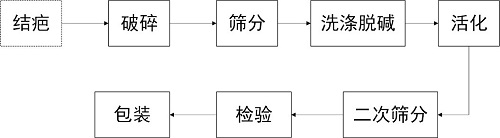

活性結(jié)疤顆粒繼活性鋁土礦之后的活性氧化鋁制品。在氧化鋁生產(chǎn)過程中，由分解槽清理出來的結(jié)疤料，在400～600℃進(jìn)行活化，然后破碎、篩分而得到一種堅(jiān)硬的無塵產(chǎn)品，這種產(chǎn)品的生產(chǎn)必須經(jīng)過脫堿處理，流程圖如下：
